МТЗ 1221 Гидроагрегаты и арматура часть 2 каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Гидроагрегаты и арматура часть 2 МТЗ 1221

№
Название
Цена
-
М1221-4600015 Гидросистема
1
85-4604010 Привод насоса
2
85-4604030 Вилка
3
85-4604040 Рукоятка выключения
8
С85-4607025 Труба
9
С80-4607030 Кронштейн
10
80-4607040-04 Кронштейн
11
С85-4607045 Труба
13
С85-4607060-Б Труба
16
С85-4607080-Б Труба
17
952-4607080 Штуцер
19
С85-4607100 Труба
20
С85-4607105 Труба
21
С80-4607075-Г Труба
22
С80-4607260 Тяга
23
С80-4607260-01 Тяга
25
С80-4607375 Труба
26
С80-4607380 Труба
28
85-4608010 Корпус гидросистемы
30
А61-030-А1 Палец
32
НШ32М-3 Насос шестеренный
35
М036.50Б.10 Корпус левый
37
Н.036.12.010 Заглушка
39
ХС-31 Хомут
45
36-1022054-А Прокладка
47
40-4607032 Болт зажимной
48
40-4607033-А-01 Шайба
48
РМ 24 Шайба
49
40-4607037 Болт
50
40-4607038-А-01 Шайба
50
РМ 1/2 Шайба
53
50-3401092 Шайба
55
50-4604044 Пластина
56
50-4604046 Болт вилки
57
50-4608027-В Пробка
58
50-4607031 Болт
59
50-4607032-Б Кронштейн
61
70-4607096-А Патрубок
63
50-4607097 Прокладка
64
50-4607099 Крышка
67
70-3401093 Наконечник рычага
68
70-4604037 Прокладка
70
70-4607144 Шайба
73
70-4608033 Прокладка
75
80-4608019 Крышка
76
С80-4607063 Шланг
77
С80-4607086 Рычаг
78
С80-4607088 Палец
82
85-3407101 Патрубок
86
85-4607432 Кронштейн
88
85-4608021 Пробка
91
1221-1802091 Пробка резьбовая
94
М8-6gx16.88.35.019 ГОСТ 7796-70 Болт
95
М8-6gx20.88.35.019 ГОСТ 7796-70 Болт
96
М8-6gx25.88.35.019 ГОСТ 7796-70 Болт
97
М8-6gx30.88.35.019 ГОСТ 7796-70 Болт
98
М8-6gx35.88.35.019 ГОСТ 7796-70 Болт
99
М8-6gx45.88.35.019 ГОСТ 7795-70 Болт
100
М8-6gx65.88.35.019 ГОСТ 7796-70 Болт
102
М10-6gx20.88.35.019 ГОСТ 7796-70 Болт
103
М10-6gx30.88.35.019 ГОСТ 7796-70 Болт
104
М10-6gx40.88.35.019 ГОСТ 7796-70 Болт
106
М12-6gx35.88.35.019 ГОСТ 7796-70 Болт
108
М8-6Н.6.019 ГОСТ 5915-70 Гайка
109
М10-6Н.6.019 ГОСТ 5915-70 Гайка
111
М10 3р/6gx20.66.019 ГОСТ 22034-76 Шпилька
112
М10 3р/6gx35.66.019 ГОСТ 22034-76 Шпилька
114
013-017-25-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
115
017-022-30-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
116
021-025-25-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
117
035-040-30-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
121
3,2x18.019 ГОСТ 397-79 Шплинт
123
8Т ОСТ 37.001.115-75 Шайба
124
10 ОТ ОСТ 37.001.115-75 Шайба
125
12 ОТ ОСТ 37.001.115-75 Шайба
126
RS-213 Mita Распределитель
127
1,0-О-С ГОСТ 3282-74 Проволока 250 мм
128
НШ32МА-3 Насос шестеренный
129
НШ32Д-3 Насос шестеренный
130
НШ32УКФ-3 Насос шестеренный

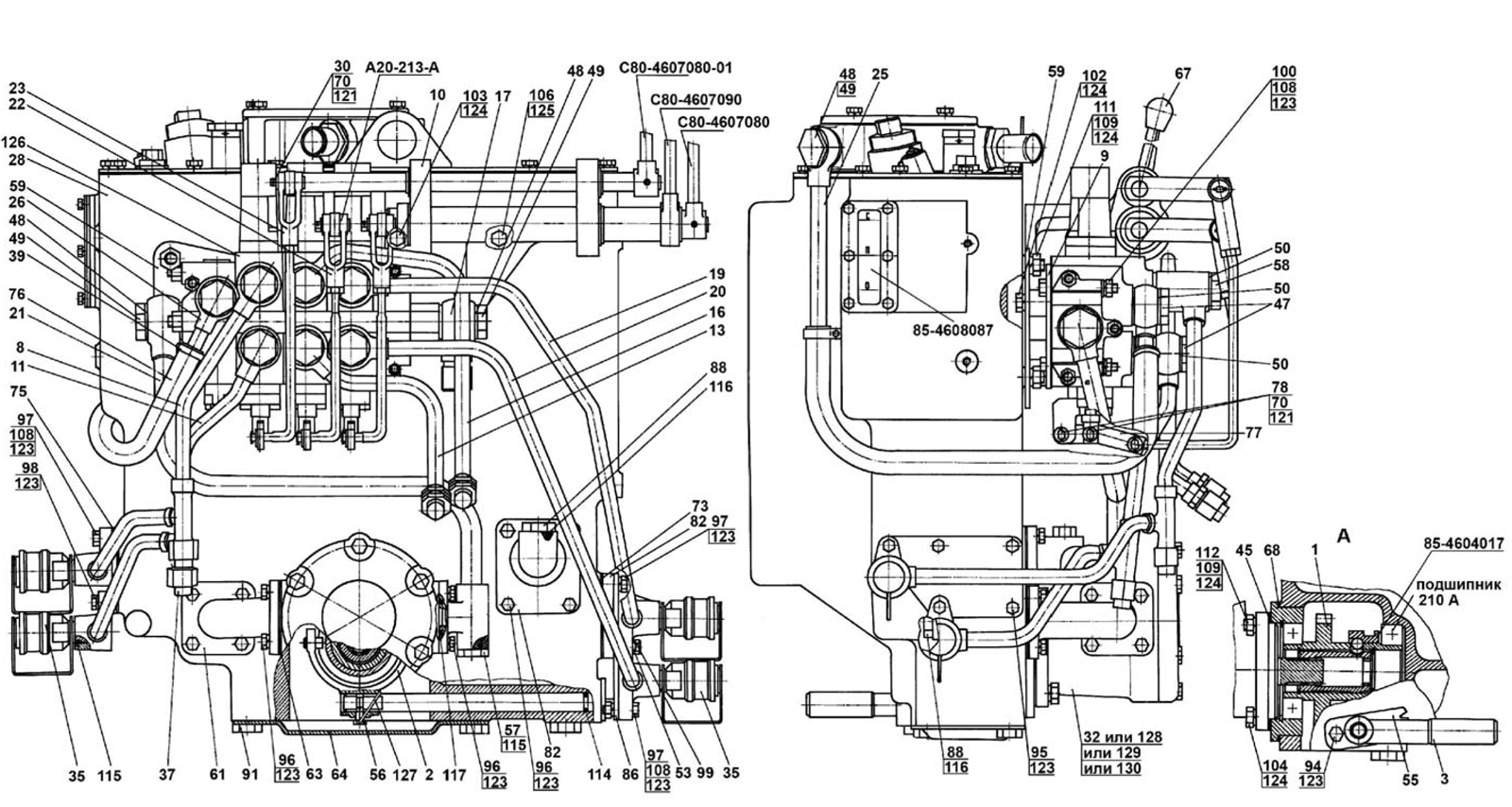

Схема МТЗ 1221 Гидроагрегаты и арматура часть 2


МТЗ 1221 Гидроагрегаты и арматура часть 2 каталог запчастей

Как пользоваться каталогом МТЗ 1221

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 1221, в категории - Гидроагрегаты и арматура часть 2.

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
