МТЗ 1221 Гидроагрегаты и арматура часть 4 каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Гидроагрегаты и арматура часть 4 МТЗ 1221

№
Название
Цена
-
Р1221-4600015 Корпус гидросистемы
1
85-4604010 Привод насоса
2
85-4604030 Вилка
3
85-4604040 Рукоятка выключения
5
Р1221-4607030 Кронштейн
6
80-4607040-04 Кронштейн
8
Р1221-4607050 Труба
9
85-4607060-Б Труба
10
85-4607080-Б Труба
12
952-4607080 Штуцер
14
Д80-4607100 Патрубок
16
680-4607140-04 Рукав высокого давления ф10х1 армированный
18
952-4607140 Рукав высокого давления ф16х2 армированный
20
Р1221-4607260 Тяга
21
Р1221-4607260-01 Тяга
23
80В-4607375 Труба
25
85-4608010 Корпус гидросистемы
26
А61-030-А1 Палец
27
Н.036.12.010 Заглушка
28
М036.50Б.10 Корпус левый
29
ПН.036.83.040 Рукав высокого давления ф10х1 армированный
31
НШ32М-3 Насос шестеренный
32
РП70-1221 Распределитель
33
ХС-26 Хомут
35
36-1022054-А Прокладка
36
1221-1802091 Пробка резьбовая
37
70-3401093 Наконечник рычага
38
85-3407101 Патрубок
40
70-4604037 Прокладка
41
50-4604044 Пластина
42
50-4604046 Болт вилки
44
40-4607032 Болт зажимной
45
40-4607033-А-01 Шайба
45
РМ 24 Шайба
46
40-4607037 Болт
47
40-4607038-А-01 Шайба
47
РМ 1/2 Шайба
50
50-4607032-Б Кронштейн
53
50-4607096-А Патрубок
54
50-4607097 Прокладка
55
50-4607099 Крышка
56
70-4607144 Шайба
57
М80-4607011 Шланг
58
П80-4607016 Штуцер
59
952-4607061 Штуцер
60
Р85-4607204 Штуцер
64
70-4608019 Крышка
65
85-4608021 Пробка
66
70-4608033 Прокладка
68
50-4608027-В Пробка
70
530-4614029 Угольник
73
Н.036.04.011 Штуцер ввертной
80
М8-6gx16.88.35.019 ГОСТ 7796-70 Болт
81
М8-6gx20.88.35.019 ГОСТ 7796-70 Болт
82
М8-6gx25.88.35.019 ГОСТ 7796-70 Болт
83
М8-6gx30.88.35.019 ГОСТ 7796-70 Болт
89
М10-6gx20.88.35.019 ГОСТ 7796-70 Болт
90
М10-6gx30.88.35.019 ГОСТ 7796-70 Болт
91
М10-6gx40.88.35.019 ГОСТ 7796-70 Болт
93
М12-6gx35.88.35.019 ГОСТ 7796-70 Болт
95
М8-6Н.6.019 ГОСТ 5915-70 Гайка
96
М10-6Н.6.019 ГОСТ 5915-70 Гайка
98
М10 3р/6gx20.66.019 ГОСТ 22034-76 Шпилька
99
М10 3р/6gx35.66.019 ГОСТ 22034-76 Шпилька
101
3,2х18.019 ГОСТ 397-79 Шплинт
103
013-017-25-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
104
017-022-30-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
105
021-024-19-2-2 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
106
021-025-25-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
107
024-028-25-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
108
035-040-30-1-4 ГОСТ 18829-73/ГОСТ 9833-73 Кольцо
111
С 8.01.019 ГОСТ 11371-78 Шайба
114
8Т ОСТ 37.001.115-75 Шайба
115
10 ОТ ОСТ 37.001.115-75 Шайба
116
12 ОТ ОСТ 37.001.115-75 Шайба
120
1,0-О-С ГОСТ 3282-74 Проволока 250 мм
123
НШ32МА-3 Насос шестеренный
124
НШ32Д-3 Насос шестеренный
125
НШ32УКФ-3 Насос шестеренный

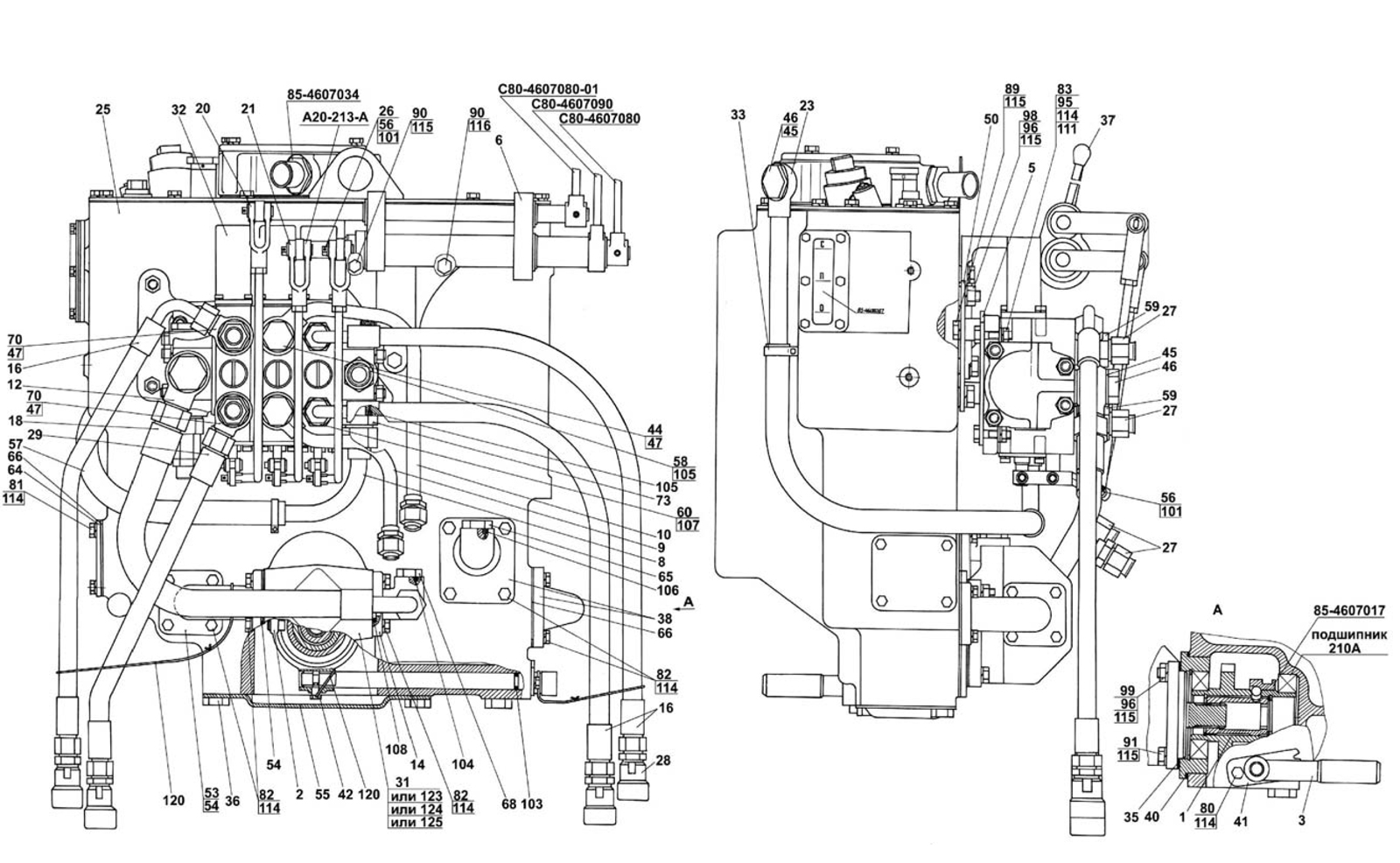

Схема МТЗ 1221 Гидроагрегаты и арматура часть 4


МТЗ 1221 Гидроагрегаты и арматура часть 4 каталог запчастей

Как пользоваться каталогом МТЗ 1221

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 1221, в категории - Гидроагрегаты и арматура часть 4.

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
