МТЗ 320 Гидросистема БЕЛАРУС-310Р/320Р каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Гидросистема БЕЛАРУС-310Р/320Р МТЗ 320

№
Название
Цена
-
320Р-4600010 Гидросистема
1
320Р-4607020 Труба
2
320Р-4607030-Б Труба
3
320Р-4607070 Труба
4
320Р-4607080 Труба
5
320Р-4607090 Труба
6
320Р-4607120 Труба
7
320Р-4607130 Труба
8
320Р-4607140 Кронштейн
9
215-4607040 Труба
10
220-4604250 Муфта
11
220-4607010-Б Насос
12
320-4607240 Клапан замедлительный
13
321-4607050 Труба
14
321-4607060 Труба
15
321-4607215 Тройник ввертной
16
321-4608110 Бак
17
952-3407100 Рукав высокого давления D 8х1 армированный L=750 мм
18
952-3407100-02 Рукав высокого давления D 8х1 армированный L=690 мм
19
952-3407100-04 Рукав высокого давления D 8х1 армированный L=590 мм
20
952-3407100-06 Рукав высокого давления D 8х1 армированный L=390 мм
21
952-3407100-12 Рукав высокого давления D 8х1 армированный L=485 мм
22
952-3407100-14 Рукав высокого давления D 8х1 армированный L=225 мм
23
УЗ 036.50 БММ 10-03 Корпус левый
26
320Р-4607014 Плита
28
320Р-4607017 Кожух
29
320Р-4607018 Проставка
30
320Р-4607019 Шланг
31
320Р-4607303-Б Рычаг
32
082-4604022 Прокладка
33
082-4607116 Палец
34
082-4607118 Шайба
35
082-4607122 Переходник ввертной
36
082-4607123 Угольник ввертной
37
082-4607124 Гайка
39
220-4604033-Б Вал
40
220-4604038-Б Кольцо
41
220-4607018-01 Кронштейн
42
225-4607301 Переходник
43
321-4607018 Опора кожуха
44
321-4607151 Переходник
45
321-4607304 Кронштейн
46
321-4607306 Шланг
47
321-4607307 Шланг
48
321-4607308 Тройник ввертной
49
40-4607032 Болт зажимной
50
40-4607038-А Шайба
51
50-4607039-А Колпак
52
70-3401093 Наконечник рычага
53
70-3407146 Планка
54
70-3407163-01 Скоба
55
70-3506027 Втулка
56
70-4607144 Шайба
57
80-3723048 Втулка
58
80-4614044 Шайба
59
80Х-3407301 Болт
60
Д18-051 Болт
61
Д18-055-А Кольцо уплотнительное
62
Н50-4607102 Втулка
63
М8-6gx40.88.35.019 ГОСТ 7795-70 болт
65
М8-6gx16.88.35.019 ГОСТ 7796-70 Болт
66
М10-6gx25.88.35.019 ГОСТ 7796-70 Болт
67
М8-6gx30.88.35.019 ГОСТ 7798-70 Болт
68
М6-6gx35.88.35.019 ГОСТ 7798-70 Болт
69
В.М8-6gx16.58.019 ГОСТ 17473-80 Винт
71
М8-6Н.6.019 ГОСТ 5915-70 Гайка
72
М12-6Н.04.019 ГОСТ 5916-70 Гайка
73
М16х1,5-6Н.04.019 ГОСТ 5916-70 Гайка
74
С 12.01.019 ГОСТ 6958-78 Шайба
75
2,5x18.019 ГОСТ 397-79 Шплинт
76
011-015-25-2-4 ГОСТ 18829-73/9833-73 Кольцо
77
013-017-25-1-4 ГОСТ 18829-73/9833-73 Кольцо
78
017-021-25-2-2 ГОСТ 18829-73/9833-73 Кольцо
79
К16х22х12У ГОСТ 24310-80 Подшипник
80
6Т ОСТ 37.001.115-75 Шайба
81
8Т ОСТ 37.001.115-75 Шайба
82
10 ОТ ОСТ 37.001.115-75 Шайба
83
Р16.333 ТУ РБ04695944.022-94 Распределитель
84
НОРМА TORRO 16-25/9-C6W Хомут
85
М10Х1-8 DIN EN ISO 10511-98 Гайка
-
УЗ 036.50 БММ 20-03 Корпус правый

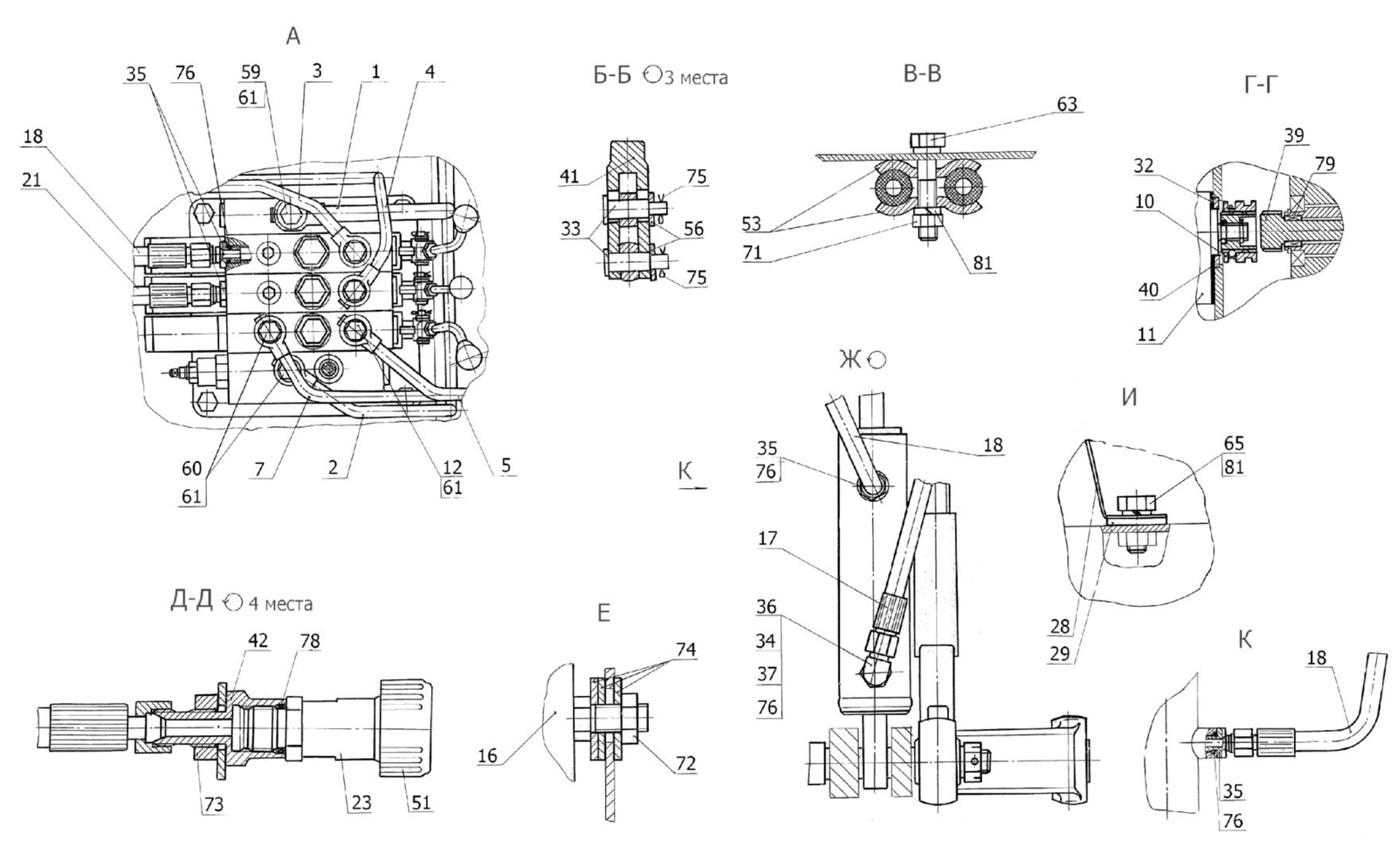

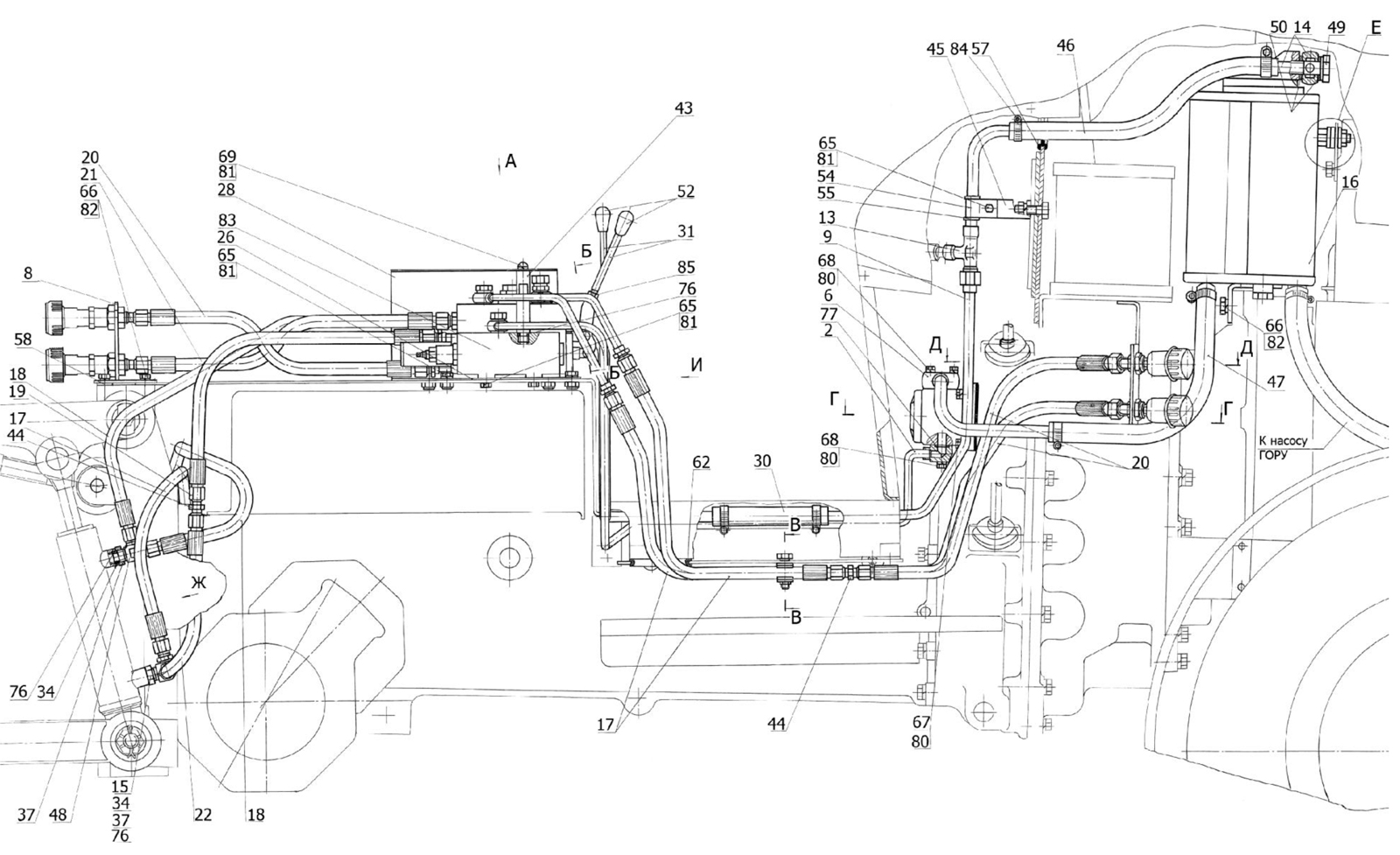

Схема МТЗ 320 Гидросистема БЕЛАРУС-310Р/320Р


МТЗ 320 Гидросистема БЕЛАРУС-310Р/320Р каталог запчастей МТЗ 320 Гидросистема БЕЛАРУС-310Р/320Р каталог запчастей

Как пользоваться каталогом МТЗ 320

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 320, в категории - Гидросистема БЕЛАРУС-310Р/320Р.

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
