МТЗ 82 Головка цилиндров, клапаны и толкатели клапанов каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Головка цилиндров, клапаны и толкатели клапанов МТЗ 82

№
Название
Цена
-
240-1003010-А Установка головки цилиндров
-
240-1003011 Головка цилиндров
-
240-1003030-А-01 Крышка головки цилиндров
-
240-1007100-Б1 Механизм коромысел
1
240-1002047 Болт
2
240-1002047-01 Болт
3
48-1002318 Шайба
4
50-1003070-А5 Прокладка головки цилиндров
5
50-1003104-А Гайка колпака
6
50-1003106 Шайба
7
50-1003107-А-01 Кольцо
8
240-1003108 Прокладка крышки головки цилиндров
240 р.
9
240-1003109 Прокладка колпака крышки головки цилиндров
10
50-1003103-А Стакан
11
50-1003112 Шпилька стоики
12
240-1003027-А2 Заглушка
13
240-1003029 Втулка
14
240-1003037 Заглушка
15
240-1003015-А1 Головка цилиндров
16
245-1007032 Втулка направляющая клапана
17
Д02-003-А Заглушка
18
50-1007053-А1 Сухарь клапана
18
50-1007053-А2 Сухарь клапана
19
240-1007015-Б6 Клапан выпускной
19
240-1007015-Б7 Клапан выпускной
19
240-1007015-Б9 Клапан выпускной
1 240 р.
20
240-1007020 Манжета уплотнительная клапана
21
240-1007045-А1 Пружина клапана наружная
21
240-1007045-А2 Пружина клапана наружная
21
240-1007045-A3 Пружина клапана наружная
21
240-1007045-А4 Пружина клапана наружная
21
240-1007045-А5 Пружина клапана наружная
21
240-1007045-А6 Пружина клапана наружная
21
240-1007045-А8 Пружина клапана наружная
22
240-1007046-А1 Пружина клапана внутренняя
22
240-1007046-A3 Пружина клапана внутренняя
22
240-1007046-А4 Пружина клапана внутренняя
23
240-1007048 Тарелка пружин клапана
24
240-1007054 Шайба пружины клапана нижняя
25
240-1007055 Шайба пружины клапана верхняя
26
240-1007014-Б4 Клапан впускной
26
240-1007014-Б7 Клапан впускной
26
240-1007014-Б8 Клапан впускной
26
240-1007014-Б9 Клапан впускной
27
240-1003031 Прокладка
28
240-1003032-А Крышка головки цилиндров
29
240-1003033-14 Коллектор впускной
30
240-1003264-А Прокладка
31
243-1109210 Патрубок
33
240-3707200 Пробка
34
242-3707140-А Бачок
35
50-1117028 Пробка резьбовая
36
Д-18-055-А Кольцо уплотнительное
37
КГ 1/8". А12.016 Пробка
38
2,5[10 Штифт
39
М8х20 Болт
40
М8х35 Болт
41
ШП 8 Шайба
42
50-1007102-А1 Ось коромысел
43
50-1007103-А Пружина оси коромысел
43
50-1007103-А1 Пружина оси коромысел
43
50-1007103-А2 Пружина оси коромысел
44
50-1007175-Б1 Винт регулировочный
45
50-1007182 Пробка оси коромысел
46
50-1007183 Шайба пробки
47
50-1007212-А3 Коромысло клапана со втулкой
47
50-1007212-А4 Коромысло клапана со втулкой
48
240-1007151-Б-01 Крайняя стойка оси коромысел
48
240-1007151-Б Крайняя стойка оси коромысел
49
240-1007152-Б-01 Средняя стойка оси коромысел
49
240-1007152-Б Средняя стойка оси коромысел
50
240-1007185 Фиксатор оси коромысел
51
ШП 10 Шайба
52
Д02-063 Гайка
53
240-1007310-Б Штанга
53
240-1007310-Б1 Штанга
54
240-1007375-А Толкатель клапана
54
240-1007375-А1 Толкатель клапана
54
240-1007375-А2 Толкатель клапана
55
240-1002430-Г Корпус сапуна с трубкой
56
240-1002440 Фильтр
57
240-1002444-А1 Прокладка
58
240-1003122-Б Колпак крышки
59
М8х16 Болт
60
ШП 8 Шайба
61
КГ 3/8" Пробка
62
70-8115022-А Патрубок
63
50-1015598 Прокладка патрубка
64
M12-6H6-S18 Гайка
65
М8х20 Болт
66
М8х30 Болт
67
М8х35 Болт
68
240-1022070-03 Болт М8х80
69
М12х85 Болт
70
ШП 8 Шайба
71
ШЧ 8 Шайба
72
ШЧ 12 Шайба
73
240-1111115-А Кронштейн
74
240-1Ш125-А1 Кронштейн
75
РУКАВ 20x29-1.6 Рукав 20x29-1.6 l=900 мм
76
20-32 NORMA Хомут
76
ХС-26.019 Хомут

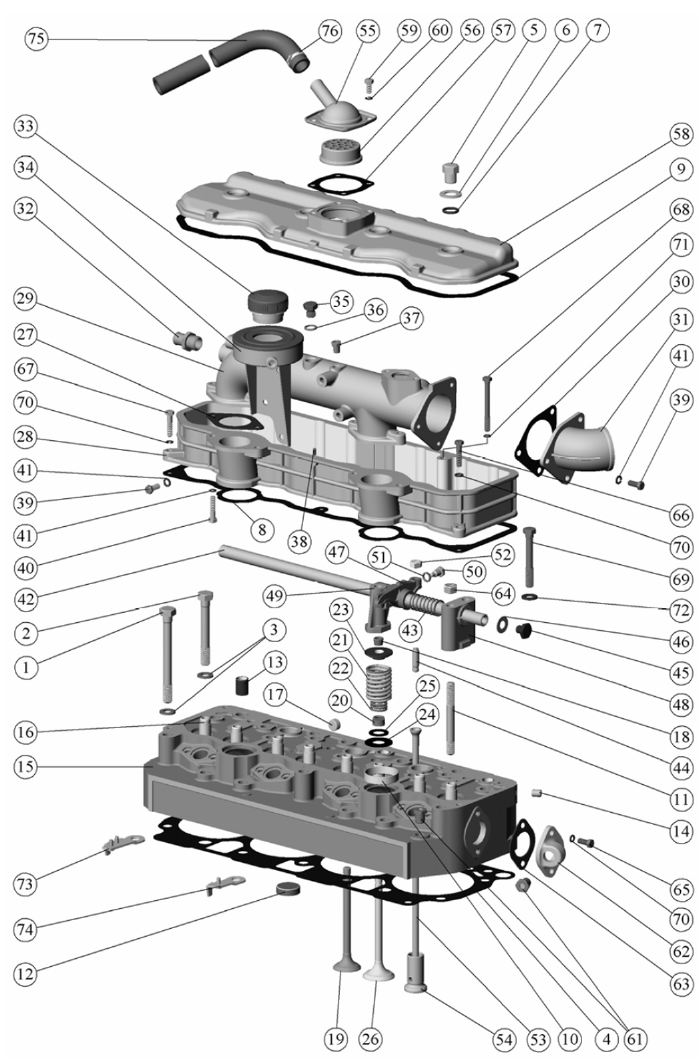

Схема МТЗ 82 Головка цилиндров, клапаны и толкатели клапанов


МТЗ 82 Головка цилиндров, клапаны и толкатели клапанов каталог запчастей

Как пользоваться каталогом МТЗ 82

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 82, в категории - Головка цилиндров, клапаны и толкатели клапанов.

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
