МТЗ 1221 Корпус сцепления (БЕЛАРУС 1221.3/1221В.3) каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Корпус сцепления (БЕЛАРУС 1221.3/1221В.3) МТЗ 1221

№
Название
Цена
-
80-1601030-01 Кронштейн отводки
-
80-1601040 Стакан
-
80-1601050-01 Вал
-
2022-1601060 Втулка
-
80-1601070 Вал-шестерня
-
85-1601150 Вал
-
80-1601160 Вал
-
80-1601180 Шестерня
-
50-1601180-A Отводка
-
80-1601190 Вилка
1
85-1601215 Вал
2
50-1601022 Заглушка
3
50-1601218 Шпонка
4
М10х30 Болт
5
ШП 10 Шайба
6
85-1601203 Вилка
7
986714KC17 Подшипник упорный
8
50-1601185-A Отводка
9
1.1.Ц9.хр Масленка
10
M10 Гайка
11
M10x3p/6gx25 Шпилька
12
85-1601172 Кронштейн
13
80-1601173 Прокладка
14
240-1002055 Манжета
15
80-1601319 Шайба
16
115K5 Подшипник
17
С105 Кольцо
18
76-1000921 Подшипник
19
80-1601318 Планка
20
М10х25 Болт
21
85-1601026 Вал
22
2.2-38x58-1 Манжета
23
80-1601113-01 Вал
23
1222-1601113 Вал
23а
С45 Кольцо
24
80C-1601061 Втулка
24
2022-1601061 Втулка
25
305А Подшипник
26
80-1601357-Б Шестерня
27
С35 Кольцо
28
207 Подшипник
29
80-1601071-Б Вал-шестерня
30
80-1601182 Шестерня
31
80-1601181 Ось
32
204A Подшипник
33
С47 Кольцо
34
80-1601356 Шайба упорная
35
70-3003032 Гайка
36
3,2x25 Шплинт
37
80-1601219-Б Рычаг
38
80-4608024 Кольцо
39
36-1601016 Корпус
40
СШ-611 Шпонка 6х11
41
85-1601111 Валик
42
020-025-30-1-6 Кольцо
43
85-1601099 Пластина
44
ШЧ 10 Шайба
45
М10х20 Болт
46
209A Подшипник
47
2С50 Кольцо
48
80-1601083 Шайба
49
80-1601086-A Шестерня
50
664910E Подшипник
51
80-1601021 Вал
52
112-1701343 Муфта
53
70-1601114 Штифт
54
80-1601191 Вилка
55
50-4604046 Болт вилки
56
1,0-О-С Проволока
57
80-1601088-A Шестерня
58
80-1601082 Шайба
59
М12х35 Болт
60
ШП 12 Шайба
61
80-1601091 Прокладка
62
80-1601041 Стакан
63
80-1701045 Гайка
64
80-1601092 Прокладка
65
80-1601089 Крышка
66
M10x3p/6gx35 Шпилька

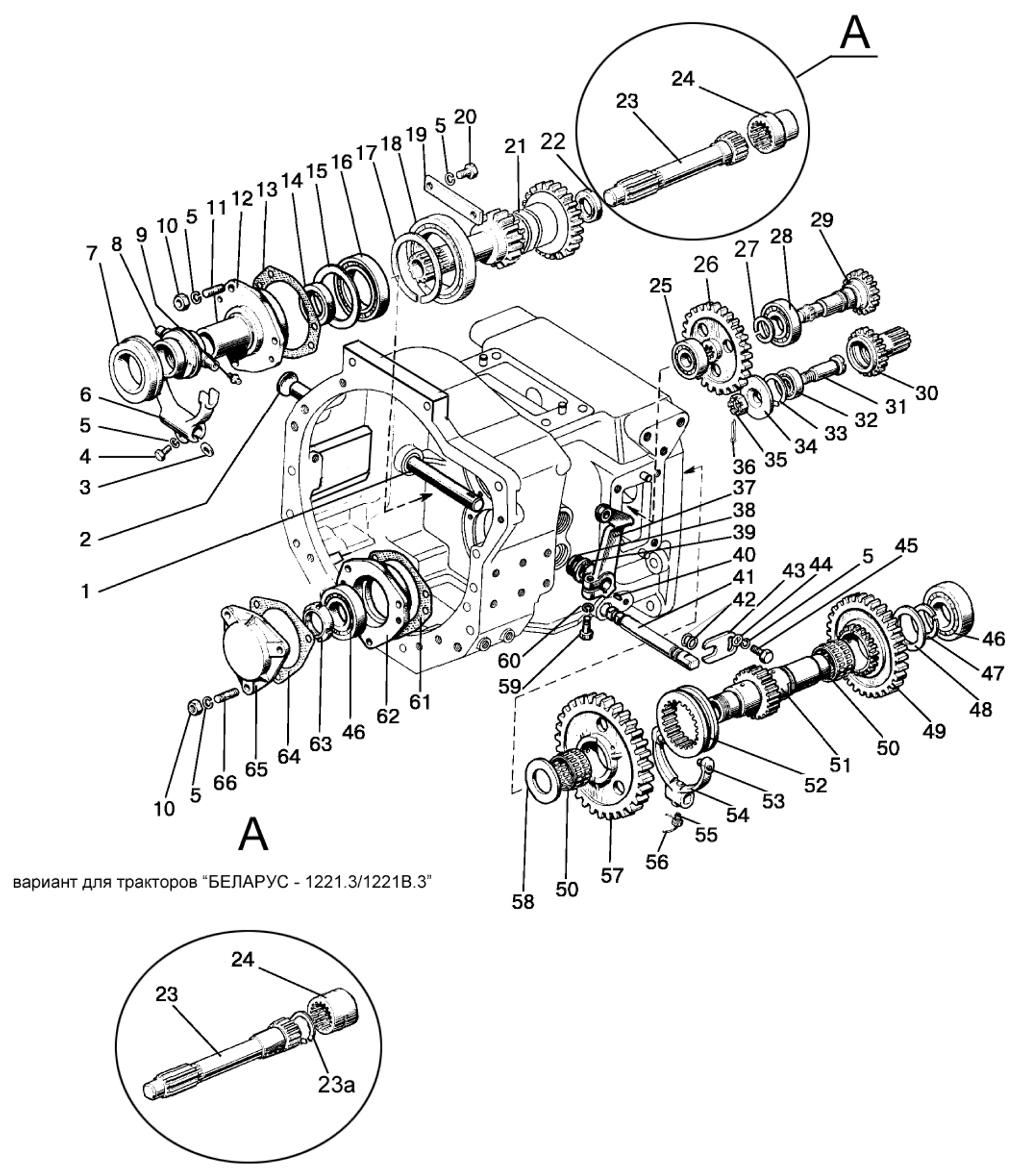

Схема МТЗ 1221 Корпус сцепления (БЕЛАРУС 1221.3/1221В.3)


МТЗ 1221 Корпус сцепления (БЕЛАРУС 1221.3/1221В.3) каталог запчастей

Как пользоваться каталогом МТЗ 1221

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 1221, в категории - Корпус сцепления (БЕЛАРУС 1221.3/1221В.3).

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
