МТЗ 82 Механизм задней навески каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Механизм задней навески МТЗ 82

№
Название
Цена
-
Р70-4605010 Механизм задней навески
-
84-4605010-15 Механизм задней навески
-
50-4605012 Раскос
-
82 Р-4605012 Раскос
-
80-4605150-02 Раскос L=475 мм
-
А61.05.100-01 Чека
-
А61.03.000 Тяга верхняя
-
А61.03.200 Винт
-
А61.03.200-01 Винт
-
А61.04.000 Стяжка
-
70-4605340 Рычаг
-
80-4605025 Поперечина
-
50-4605030-АЗ Тяга правая
-
50-4605035-A3 Тяга левая
-
50-4605105-А Шкворень прицепа
-
50-4605115 Стяжка
1
А61.02.100 Винт
1
82Р-4605130 Винт
2
4x36 Шплинт
3
70-3003032 Гайка М18х1,5-61-1.6.019
4
50-4605076 Палец
5
70-4605317 Ограничитель
6
21А-1601150 Пружина
7
50-4605027 Штифт
8
54.38.619 Кольцо
9
М12х25 Болт
10
ШП 12 Шайба
11
40-4605023-А2 Шайба
12
80-4605021 Рычаг
13
70-4605032 Втулка
14
70-4605308-Б Втулка
15
70-4605016-Б Кронштейн
15
80-4605016-01 Кронштейн
16
70-4605313 Палец
17
70-4605024-А Рычаг поворотный
18
2В65 Кольцо
19
50-4605069 Втулка
20
А61.07.002 Пружина
21
М12х35 Болт
22
ШЧ 12 Шайба
23
70-4605240-А Кронштейн
24
М12 Гайка
25
70-4605023 Вал поворотный
26
80-4605022 Рычаг
27
70-4605168 Серьга
28
А61.01.016-Б Ось
29
А61.01.400 Вилка
30
А61.01.600 Вал
31
А61.01.014 Рукоятка
32
А61.01.017 Втулка
33
016-021-30-2-4 Кольцо
34
8x45 Штифт
35
А61.01.004 Палец
36
А61.02.003 Контргайка
37
А61.03.002 Кольцо
38
А61.03.001-01 Палец 0 25
38
А61.03.001-02 Палец 0 22
39
А61.08.001 -01 Цепочка 9 звеньев
40
А61.02.100-04 Винт отверстие шарнира 0 22,5
40
А61.02.100-05 Винт отверстие шарнира 0 25,7
41
А61.05.000 Чека с кольцом
42
А61.01.001 Шестерня
43
А61.01.005 Ось
44
А61.01.003 Прокладка
45
1.3 Ц9хр Масленка
46
А61.01.104 Корпус
47
А61.01.013 Втулка
48
А61.01.008 Труба
49
А61.01.011 Колпак
50
А61.01.009 Ограничитель
51
70-4605100 Вилка
52
50-4605086 Болт
53
М12 Гайка
54
С50-4605040-А Тяга Ь=45
54
80-4605040 Тяга Ь=38
55
70-4605048-А Проушина
56
3,2x18 Шплинт
57
А61.04.002-01 Винт правая резьба
58
М18 Гайка
59
А61.04.003 Стяжка
60
А61.04.002 Винт левая резьба
61
А61.09.002 Серьга
62
50-4605033-Б1 Кронштейн
63
Ф50-4605084 Палец
64
А61.07.001 Шплинт пружинный
65
А61.10.002 Палец
66
50-4605079-Б Шкворень
67
А61.11.001 Вилка
68
80-4605046 Поперечина
69
С50-4605045-А Тяга Ь=45
69
80-4605040-01 Тяга Ь=38
70
А61.05.004 Кольцо
71
А61.05.005 Чека
72
50-4605049-Б Палец
73
5x36 Шплинт
74
70-4605055 Тяга
75
ШЧ 18 Шайба
76
50-4605100-Б Вилка
77
А04.02.020 Гайка
78
5x45 Шплинт
79
70-4605047 Втулка
80
50-4605068-Б1 Шайба
81
70-4605026 Ось
82
А61.02.001 Стяжка
83
50-4605018-Б Втулка
84
М16 Гайка
85
50-4605019 Болт
86
70-4605050 Тяга
87
А61.03.102 Рукоятка
88
А61.03.101 Труба
89
А61.02.100-03 Винт левая резьба
90
А61.10.001-02 Палец
91
70-4605330-Б Серьга
92
70-4605302-Б Пружина
93
А61.10.001 Палец
94
70-4605320 Болт
95
70-4605036 Болт
96
ШП 20 Шайба
97
70-4605304-Б Шайба
98
70-4605316 Гайка
99
А61.01.006 Болт
100
М14х40 Болт
101
ШП 14 Шайба
102
А61.01.204 Крышка
103
А61.01.012 Ограничитель
104
А61.01.300 Труба
105
8109 Подшипник
106
40-4605047-Б Втулка

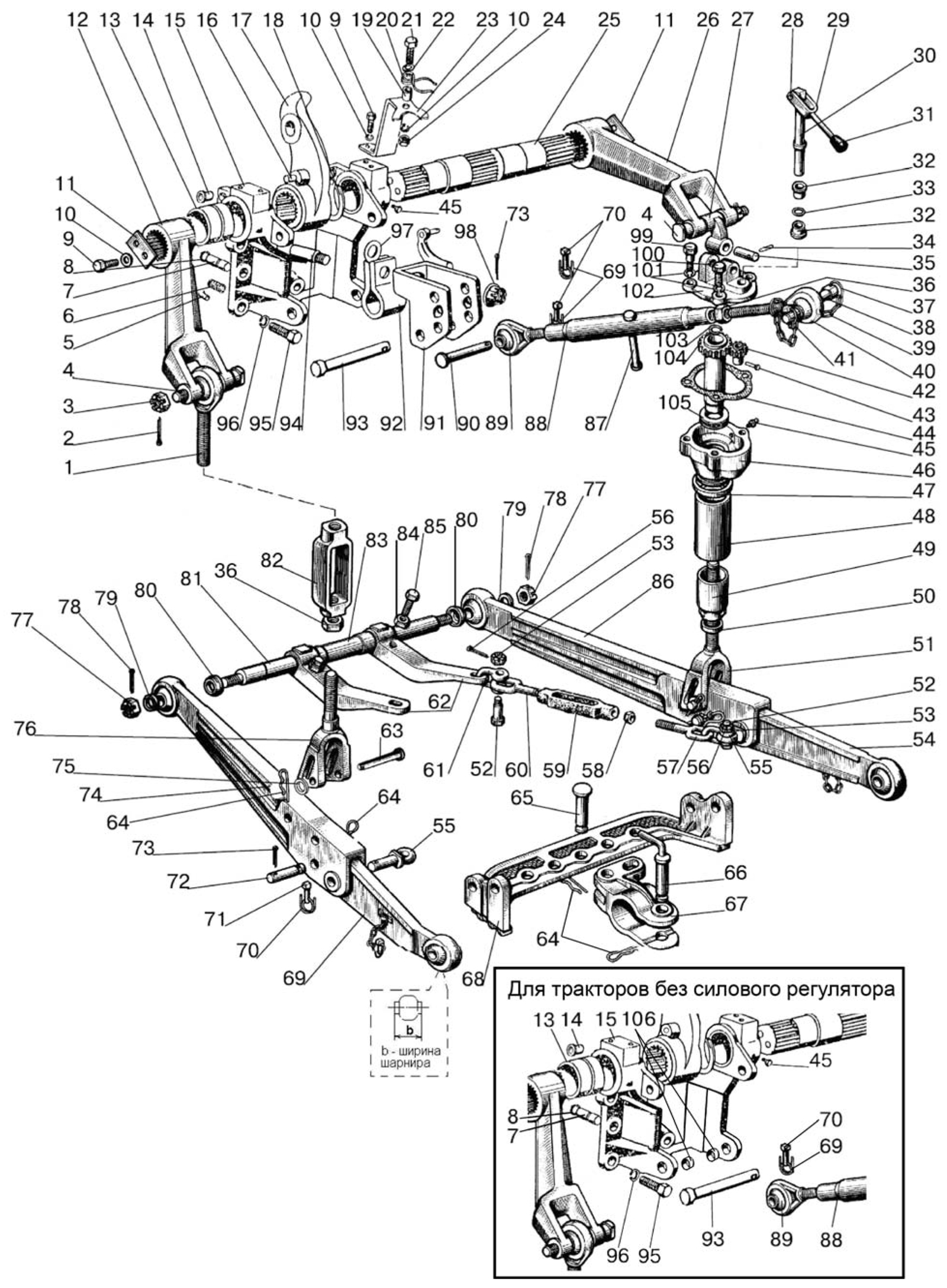

Схема МТЗ 82 Механизм задней навески


МТЗ 82 Механизм задней навески каталог запчастей

Как пользоваться каталогом МТЗ 82

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 82, в категории - Механизм задней навески.

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
