МТЗ 1221 Облицовка (БЕЛАРУС 1221.2/1221В.2/1221.3/1221В.3) каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Облицовка (БЕЛАРУС 1221.2/1221В.2/1221.3/1221В.3) МТЗ 1221

№
Название
Цена
1
ТА 1222-8400015 Фартук
2
А.37.08.045 Уплотнитель
3
923-8401088 Решетка
4
М6-6Н.6.019 Гайка ГОСТ 5915-70
5
6Т ОСТ 37.001.115-75 Шайба
6
В.М6-6gx40.58.019 Винт ГОСТ 17475-86
7
С6.01.019 Шайба ГОСТ 11371-78
8
1523-8402420 Скоба
9
1523-8401087 Решетка
10
ТА 1222-8400015 Маска
11
950.3-8401090 Решетка
12
ТА 12222-8402320 Боковина
13
1523-8402318 Решетка
14
923-8402410-01 Замок
15
WFS-4213 Саморез
16
1523-8402322 Решетка
17
С6.01.019 Шайба ГОСТ 6958-78
18
950.3-8400050 Зажим
19
90-8400070-01 Тяга
20
950.3-8400101 Кронштейн
21
С8.01.019 Шайба ГОСТ 11371-78
22
8Т ОСТ 37.001.115-75 Шайба
23
М8-6Н.6.019 Гайка ГОСТ 5915-70
24
3.2x25.019 Шплинт ГОСТ 397-79
25
549А-1305044 Кольцо
26
923-8402410 Замок
27
1523-8402319 Решетка
28
950.3-8400102 Кронштейн
29
923-8400011 Фиксатор
30
С8.01.019 Шайба ГОСТ 6958-78
31
1221-8402420 Скоба
32
ТА 1222-8402020 Капот
33
ТА 1222-8402310 Боковина
34
950.3-8402318 Решетка
35
1523-8402030 Рама
36
1523-8402041 Кронштейн
37
822-8400080-03 Трос управления
38
1523-8402039 Кронштейн
39
С12.01.019 Шайба ГОСТ 11371-78
40
М12х1.25-6Н.6.019 Гайка ГОСТ 5915-70
41
В.М5-6gx12.58.019 Винт ГОСТ 17473-80
42
70-4803020 Муфта
43
12ОТ ОСТ 37.001.115-75 Шайба
44
М12-6gx30.88.35.019 Болт ГОСТ 7796-70
45
70-3401093 Наконечник рычага
46
923-8400033 Стержень
47
М10-6Н.6.019 Гайка ГОСТ 5915-70
48
920-8400140 Опора
49
80-8402410 Замок
50
М6-6gx16.88.35.019 Болт ГОСТ 7798-70
51
1523-8402060 Дуга
52
М8-6gx20.88.35.019 Болт ГОСТ 7796-70
53
1523-8402085 Кронштейн
54
М6-6gx14.88.35.019 Болт ГОСТ 7798-70
55
1321-8402095-Б Фиксатор
56
М6-6gx20.88.35.019 Болт ГОСТ 7798-70
57
923-8400060 Кронштейн
58
1523-8400170 Опора
59
920-8400140-01 Опора
60
21054 Пневмодъемник
61
80-6707096 Ось
62
923-8400140-01 Опора
63
923-8402095-Б Фиксатор
64
923-8400045 Петля
65
923-8400040 Опора
66
М8-6gx30.88.35.019 Болт ГОСТ 7796-70
67
923-8400031 Ось
68
1222.4-8402045 Стяжка
69
1221.4-8402070 Стойка
70
923-8400033-01 Стержень
71
1523-8402110 Планка
72
80-6708225 Кронштейн
73
90-8400012 Кронштейн
74
1523-8400080 Стяжка
75
М10-3р/6gx45.66.019 Шпилька ГОСТ 22034-76
76
1221.3-8402090-01 Дуга
77
1523-8402082 Обечайка
78
M6-6gx25.88.35.019 Болт ГОСТ 7798-70
79
1221.3-8402101 Экран
80
1221.3-8402102 Уплотнитель
81
1221.3-8402075 Опора
82
С16.01.019 Шайба ГОСТ 11371-78

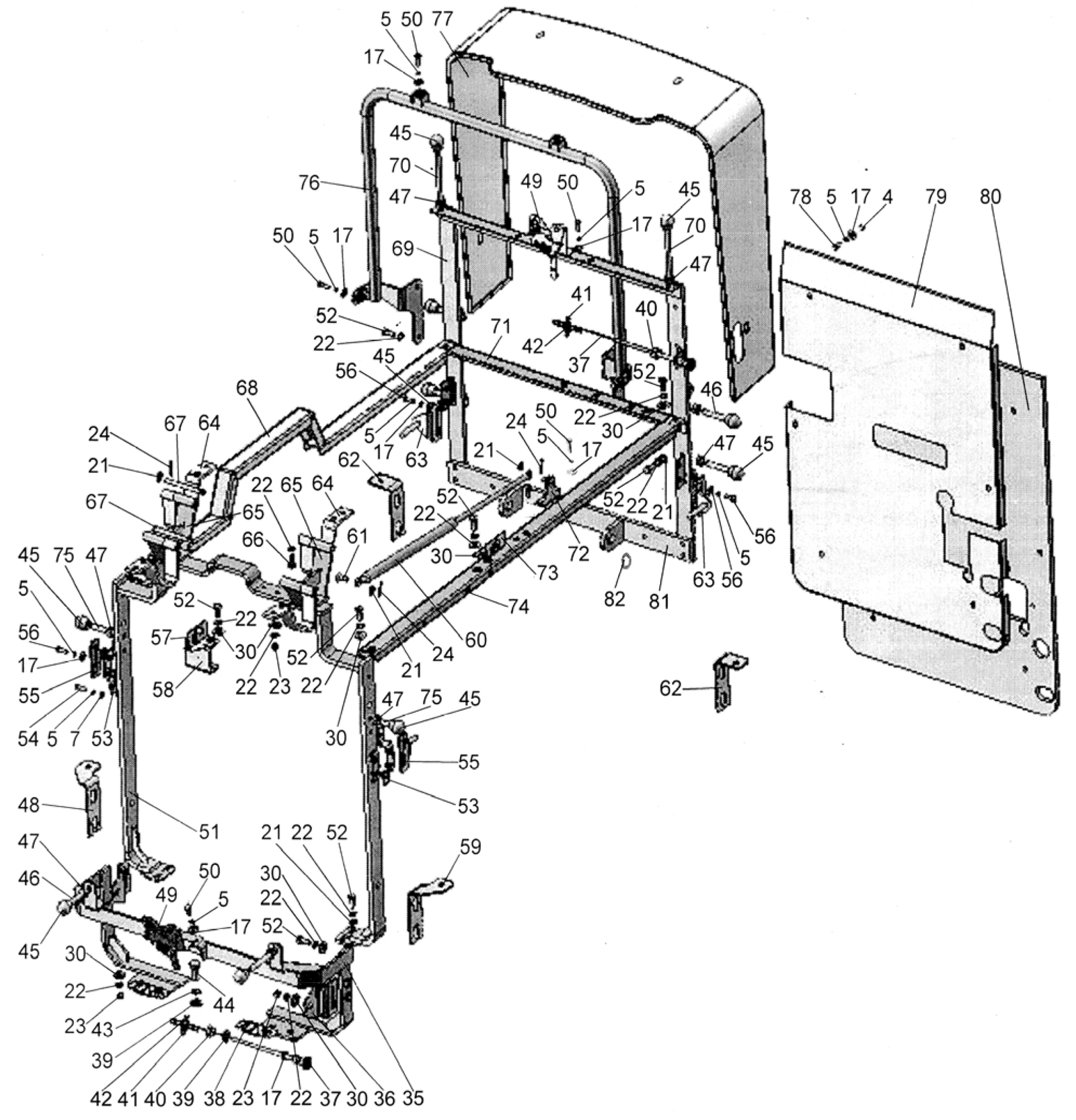

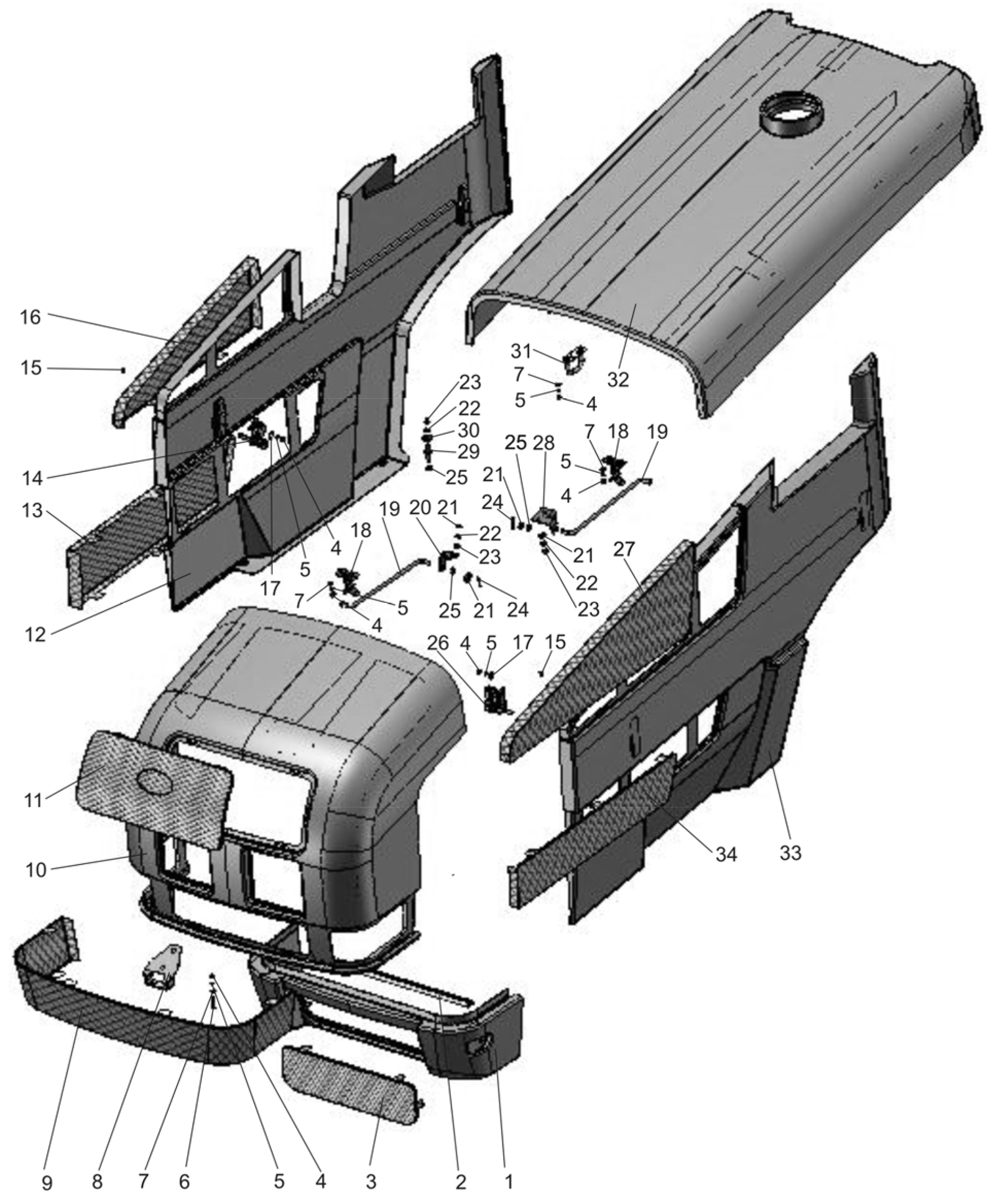

Схема МТЗ 1221 Облицовка (БЕЛАРУС 1221.2/1221В.2/1221.3/1221В.3)


МТЗ 1221 Облицовка (БЕЛАРУС 1221.2/1221В.2/1221.3/1221В.3) каталог запчастей МТЗ 1221 Облицовка (БЕЛАРУС 1221.2/1221В.2/1221.3/1221В.3) каталог запчастей

Как пользоваться каталогом МТЗ 1221

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 1221, в категории - Облицовка (БЕЛАРУС 1221.2/1221В.2/1221.3/1221В.3).

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
