МТЗ 320 Сиденье оператора 80-6800010 и 80-6800010-01 каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Сиденье оператора 80-6800010 и 80-6800010-01 МТЗ 320

№
Название
Цена
-
80-6800010 Сиденье 1-64)
-
80-6800010-01 Сиденье 1-64)
1
80В-6800108 Чехол
2
А61.01.014 Рукоятка
3
80В-6801560 Основание
4
80В-6801240 Трос
5
В.М5-6gx16.58.019 ГОСТ 17473-80 Винт
6
70-4803023 Муфта
7
80В-6801590-Б Рамка
8
80В-6801521 Упор
9
80В-6801512 Втулка
10
К12х16х13Е ГОСТ 24310-80 Подшипник
11
80В-6801033-01 Шайба
12
80В-6801508 Ось
13
80В-6801519 Пята
14
80В-6801518 Г ильза
15
80В-6801530-Б Пружина
16
10 ОТ ОСТ 37.001.115-75 Шайба
17
М10-6Н.04.019 ГОСТ 5919-73 Гайка
18
80В-6801581 Собачка
19
80В-6801570 Рамка
20
4x22.019 ГОСТ 397-79 Шплинт
21
80В-6801012 Ось
22
80В-6801004-01 Крюк
23
80В-6801001 Кронштейн
24
80В-6801003 Ось
25
80В-6801004 Крюк
26
80В-6801002 Пружина
27
80В-6801507 Сектор
28
80В-6801033 Шайба
29
80В-6801506 Ось
30
70-6801307 Шайба
31
80В-6801023 Гайка
32
80В-6801008 Шайба
33
3,0-100 ГОСТ 3722-81 Шарик
34
80В-6801152 Винт
35
80-6801550 Панель
36
80-6800104 Направляющая
37
70-6804394-Б Пруток
38
70-6804391 Ролик
39
010-015-30-2-3 ГОСТ 18829-73/9833-73 Кольцо
40
80-6800110-01 Рейка
41
СО-10 Сиденье оператора
41
СО-10-1 Сиденье оператора
42
М8-6gx20.88.35.019 ГОСТ 7796-70 Болт
43
80В-6801031 Усилитель
44
В.М8-6gx25.58.019 ГОСТ 1491-80 Винт
45
8Т ОСТ 37.001.115-75 Шайба
46
80-6800110 Рейка
47
С 8.01.019 ГОСТ 11371 -78 Шайба
48
80-6800120 Направляющая
49
80-6800103 Пружина
50
80-6800102 Стопор
51
70-4202431-01 Штифт
52
80-6800101 Рукоятка
53
70-6801082 Рукоятка
54
80В-6801150 Рукоятка
55
М8-6Н.04.019 ГОСТ 5916-70 Гайка
56
80-6801531 Буфер
57
80-6809100-11 Амортизатор
58
80В-6801505 Валик
59
80В-6801002-01 Пружина
60
80В-6801507-01 Сектор
61
80В-6801526 Втулка
62
80В-6801528 Ось
63
80В-6801032 Ролик
64
80-6800006 Кнопка
65
М10-6gx35.88.35.019 ГОСТ 7796-70 Болт
66
С 10.01.019 ГОСТ 11371 -78 Шайба
67
220-6800010 Кронштейн

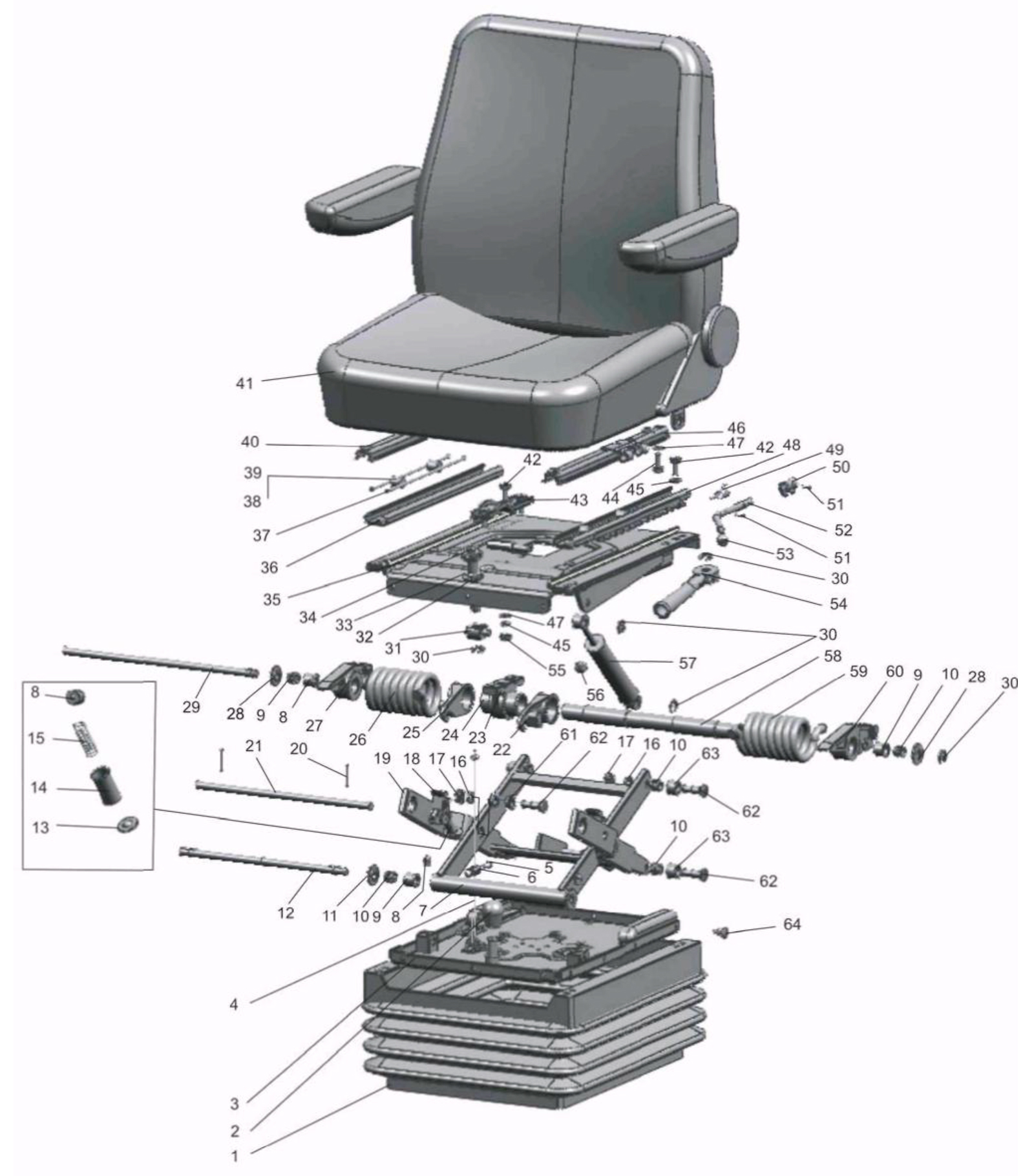

Схема МТЗ 320 Сиденье оператора 80-6800010 и 80-6800010-01


МТЗ 320 Сиденье оператора 80-6800010 и 80-6800010-01 каталог запчастей

Как пользоваться каталогом МТЗ 320

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 320, в категории - Сиденье оператора 80-6800010 и 80-6800010-01.

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
