МТЗ 1221 Топливные трубопроводы и топливная аппаратура насос Моторпал каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Топливные трубопроводы и топливная аппаратура насос Моторпал МТЗ 1221

№
Название
Цена
-
260-1111000-Б-06 Установка топливной аппаратуры для двигателей д-260.1 и д-260.1с
-
260-1111000-Б-07 Установка топливной аппаратуры для двигателей д-260.2 и д-260.2с
1
260-1006320-Г Фланец со шпильками
2
260-1006323-Г Гайка специальная
3
260-1104121 Болт штуцера
4
260-1104300-Б1-07 Топливопровод высокого давления
5
260-1104300-Б1-08 Топливопровод высокого давления
6
260-1104300-Б1-09 Топливопровод высокого давления
7
260-1104300-Б1-10 Топливопровод высокого давления
8
260-1104300-Б1-11 Топливопровод высокого давления
9
260-1104300-Б1-12 Топливопровод высокого давления
10
260-1104320 Топливопровод дренажный для 260-1104320
10
260-1104320-Г Топливопровод дренажный для 260-1104320
11
260-1104340 Трубка пневмокорректора
12
260-1104350-А Трубка перепускная
13
260-1111108-В Кронштейн
14
260-1111208 Шайба
15
260-1117001 Кронштейн
16
260-3509232-01 Штуцер
17
245-1104180-А1-01 Трубка топливная низкого давления
18
245-1104180-А1-03 Трубка топливная низкого давления
19
245-1104180-А1-07 Трубка топливная низкого давления
20
245-1111020 Прокладка - экран
21
245-1111113 Втулка защитная
22
240-1105010 Фильтр топливный грубой очистки
1 210 р.
23
240-1111036-Б1 Кольцо защитное
24
240-1111101-Б Хомутик
25
240-1111105 Колодка
26
240-1111106 Колодка
27
240-1111120 Колодка
28
240-1111121-02 Колодка
29
240-1111112 Штуцер
30
240-1117010-А Фильтр топливный тонкой очистки
31
240-3509150-01 Маслопровод
32
171.1112010-01 Форсунка
33
36-1104787 Болт штуцера
34
36-1104788 Прокладка
35
Д18-051-А Болт поворотного угольника
36
Д18-055-А Кольцо уплотнительное
37
PP6M10P1f-3491 Насос топливный для двигателей д-260.1 и д-260.1 с
37
PP6M10P1f-3492 Насос топливный для двигателей д-260.2 и д-260.2с
38
М8-6gx20.88.35.016 Болт
39
М10-6gx25.88.35.016 Болт
40
М10-6gx35.88.35.016 Болт
41
М10-6gx40.88.35.016 Болт
42
М10-6gx120.88.35.016 Болт
43
М12-6gx25.88.35.016 Болт
44
M6-6H.6.016(S10) Гайка
45
М10-6Н.12.40Х.05 Гайка
46
А8.01.08КП.016 Шайба
47
А10.01.08КП.016 Шайба
48
6 65Г 06 Шайба
49
8Т 65Г 06 Шайба
50
10 65Г 06 Шайба
51
12Т 65Г 06 Шайба

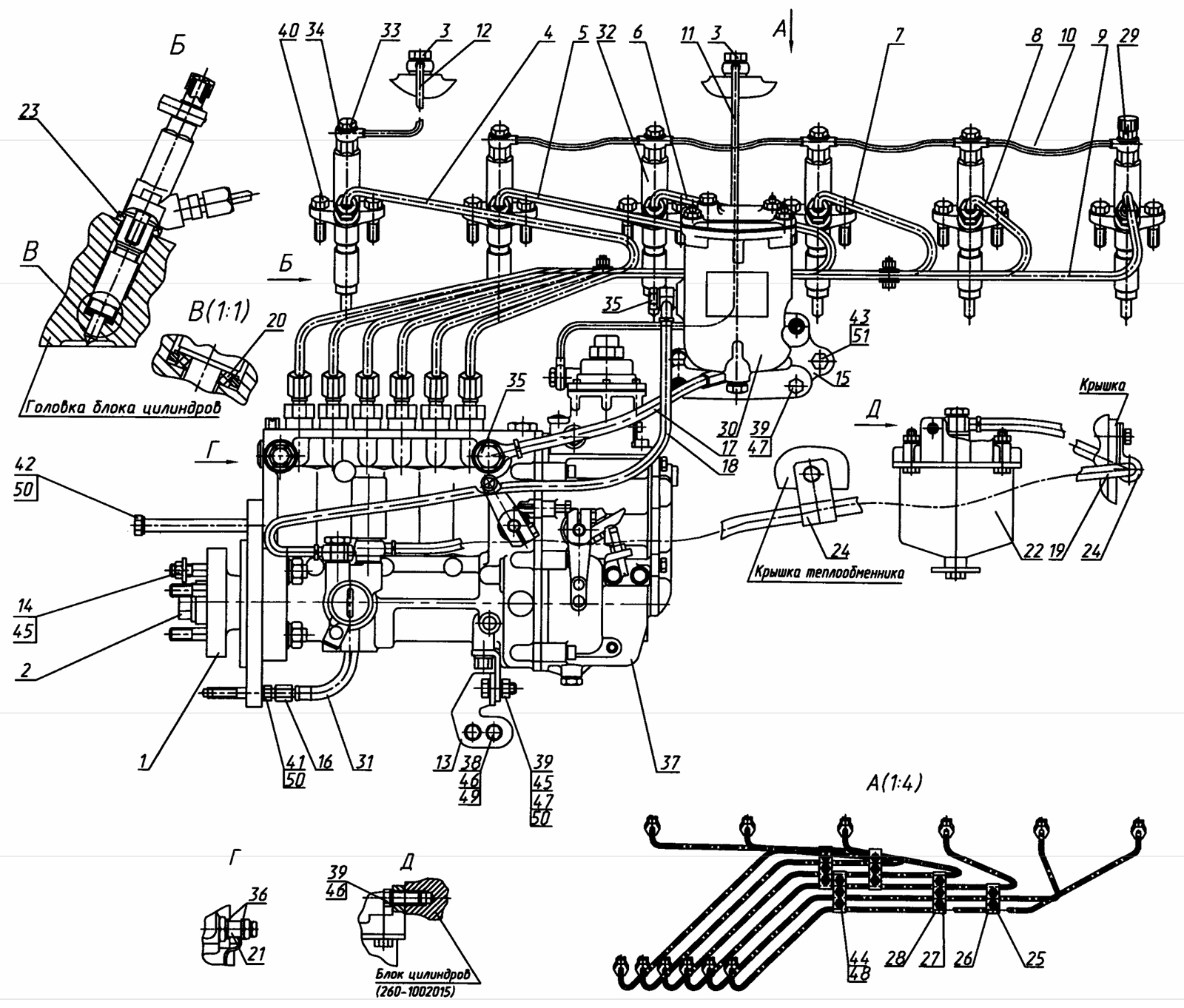

Схема МТЗ 1221 Топливные трубопроводы и топливная аппаратура насос Моторпал


МТЗ 1221 Топливные трубопроводы и топливная аппаратура насос Моторпал каталог запчастей

Как пользоваться каталогом МТЗ 1221

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 1221, в категории - Топливные трубопроводы и топливная аппаратура насос Моторпал.

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
