МТЗ 1221 Задний мост и дифференциал и конечные передачи каталог

Содержание страницы
1. Список деталей каталога.
2. Схема с расположением деталей находится внизу страницы под списком запчастей.
3. Инструкция как пользоваться каталогом в самом низу страницы.

Запчасти категории - Задний мост и дифференциал и конечные передачи МТЗ 1221

№
Название
Цена
-
1221-2401010 Задний мост с силовым регулятором; z=27, Z=54 сухие тормоза
-
1221М-2401010 Задний мост с силовым регулятором; z=27, Z=54 мокрые тормоза
-
1221-2401010-02 Задний мост с силовым регулятором; z=24, Z=56 сухие тормоза
-
1221М-2401010-02 Задний мост с силовым регулятором; z=24, Z=56 мокрые тормоза
-
1221-2401010-01 Задний мост с гидроподъемником; z=27, Z=54 сухие тормоза
-
1221М-2401010-01 Задний мост с гидроподъемником; z=27, Z=54 мокрые тормоза
-
1221-2401010-03 Задний мост с гидроподъемником; z=24, Z=56 сухие тормоза
-
1221М-2401010-03 Задний мост с гидроподъемником; z=24, Z=56 мокрые тормоза
-
1221-2401015 Корпус заднего моста с силовым регулятором
-
1221-2401015-01 Корпус заднего моста с гидроподъемником
-
1522-2403010-А Дифференциал
-
1522-2403015-02 Корпус дифференциала
-
1221-2407060-02 Стакан левый z=27, Z=54 сухие тормоза
-
1221 М-2407060 Стакан левый z=27, Z=54 мокрые тормоза
-
1521-2407060 Стакан левый z=24, Z=56 сухие тормоза
-
1523М-2407060-02 Стакан левый z=24, Z=56 мокрые тормоза
-
1221-2407060-03 Стакан правый z=27, Z=54 сухие тормоза
-
1221М-2401060-01 Стакан правый z=27, Z=54 мокрые тормоза
-
1521-2407060-01 Стакан правый z=24, Z=56 сухие тормоза
-
1523М-2407060-03 Стакан правый z=24, Z=56 мокрые тормоза
-
1221-2407540 Шестерня ведущая
-
1221-2407500 Конечная передача левая сухие тормоза
-
1221-2407500-02 Конечная передача левая мокрые тормоза
-
1221-2407500-01 Конечная передача правая сухие тормоза
-
1221-2407500-03 Конечная передача правая мокрые тормоза
-
1221-2407035-А1 Водило
-
1221-2407030 Крышка
-
1221-2407130 Стакан
1
1221-2401028 Прокладка
2
ШП 12 Шайба с гидроподъемником
2
ШП 12 Шайба с силовым регулятором
3
М12х35 Болт с гидроподъемником сухие тормоза
3
М12х35 Болт с силовым регулятором сухие тормоза
3
80М-2407041 Болт мокрые тормоза
4
ШП 8 Шайба
5
М8х25 Болт
6
600-2401026 Болт
7
ШП 20 Шайба
8
1221-2401026 Крышка
9
50-2401027-А Прокладка
10
1221-2401024 Крышка
11
1221.1-2401025 Прокладка
12
50-1702092 Болт призонный М12х42
13
1221-2407043 Кольцо
14
7216А Подшипник
15
1522-2403018-02 Корпус
16
50-2403021-Б Шестерня ведомая
17
1220-2403049 Шайба опорная
18
Д01-015 Штифт
19
1521-2407053-01 Вал сухие тормоза
19
1221 М-2407053-01 Вал мокрые тормоза
20
1221-2407052 Шестерня z=27, Z=54
20
1522-2407052 Шестерня z=24, Z=56
21
1221-2407042 Стакан подшипника сухие тормоза
21
1221 М-2407042-01 Стакан подшипника правый мокрые тормоза
21
1221 М-2407042 Стакан подшипника левый мокрые тормоза
22
50-2403023 Пластина стопорная
23
1221-2407082 Полуось
24
1221-2407018-Б-01 Рукав полуоси правый сухие тормоза
24
1221М-2407018-01 Рукав полуоси правый мокрые тормоза
25
1221-2401016 Корпус
26
М10х25 Болт
27
ШП 10 Шайба
28
70-1701300 Пробка магнитная 1 1/4
29
1221-2407508-01 Штифт
30
217А Подшипник
31
1221-2407552 Прокладка
32
1221-2407018-Б Рукав полуоси левый сухие тормоза
32
1221М-2407018 Рукав полуоси левый мокрые тормоза
33
КГ 1/8 Пробка
34
ШП 16 Шайба
35
М16х60 Болт
36
142-2407091 Кольцо
37
7218А Подшипник
38
2.2-90x120-1 Манжета
39
1221-2407089 Прокладка
40
1221-2407028 Крышка
41
1221-2407503-А Пластина
42
1221-2407536-Б Водило
43
7217А Подшипник
44
1221-2407502-Б Ступица эпицикла
45
5336-2405050-А Шестерня ведомая
46
1221-2407512 Штифт
46
1221-2407504 Пластина
46
54.38.619 Кольцо
47
1221-2407538 Шайба сателлита
48
5x27, 8А3 Ролик
49
1221-2407539 Шайба распорная
50
5336-2405035-А Сателлит
51
1221-2407556-А Ось сателлита
52
1221-2407506 Прокладка 0,5 мм
52
1221-2407506-01 Прокладка 0,2 мм
53
А.8х45.65Г Штифт
54
1221-2407537 Шайба
55
1221-2407507 Шайба
56
70-4605036 Болт
57
2С55 Кольцо
58
5336-2405028-А Шестерня ведущая
59
1221-2407542 Втулка
60
1221-2407131 Стакан
61
1221-2407541 Вал
62
1221-2407123 Втулка
63
1221-2407122 Шестерня ведомая z=27, Z=54
63
1522-2407122 Шестерня ведомая z=24, Z=56
64
80-2401016 Прокладка
65
50-4605027 Штифт
66
36-3502037-А Втулка
67
50-1601352 Штифт сухие тормоза
67
80М-2407039 Штифт мокрые тормоза
68
С125 Кольцо сухие тормоза
69
115-120-30-1-4 Кольцо сухие тормоза
70
2.2-52x75-1 Манжета сухие тормоза
71
1221-2407081 Обойма сухие тормоза
72
1221-2407056 Прокладка 0,5 мм
73
1221-2407057 Прокладка 0,2 мм
74
205-210-36-1-4 Кольцо
75
311А Подшипник
76
035-040-30-1-4 Кольцо сухие тормоза
77
1521-2407053 Вал сухие тормоза
77
1221 М-2407053 Вал мокрые тормоза
79
1522-2403019-02 Крышка
80
1522-2403048 Шестерня полуосевая
81
1522-2403062-Б Крестовина
82
1522-2403057-Б Сателлит
83
4х29,8А3 Ролик
84
1522-2403025-Б Шайба сателлита
85
М12 Гайка
86
50-4216024 Втулка
87
2.2-25x42-1 Манжета
88
1221-2407505 Болт
89
36-1702110 Винт
90
1,6-О-С Проволока 200 мм
91
36-1310139 Шарик
92
85-2401081 Стержень
93
85-2401050 Рычаг
94
020-025-30-1-4 Кольцо
95
50-2401019-Б Валик
96
50-2401031 Шайба
97
М20х50 Болт
98
85-2401024 Крышка
99
М12x40 Болт
100
85-4616031 Прокладка
101
1221-2409029 Болт
102
50-2401020 Поводок
103
74-2401050 Рычаг
104
1221-2401019 Валик
105
1221-2401060 Штуцер
106
1221-2400030 Патрубок
107
М8х30 Болт
108
ШП 8 Шайба
108
017-022-30-1-4 Кольцо

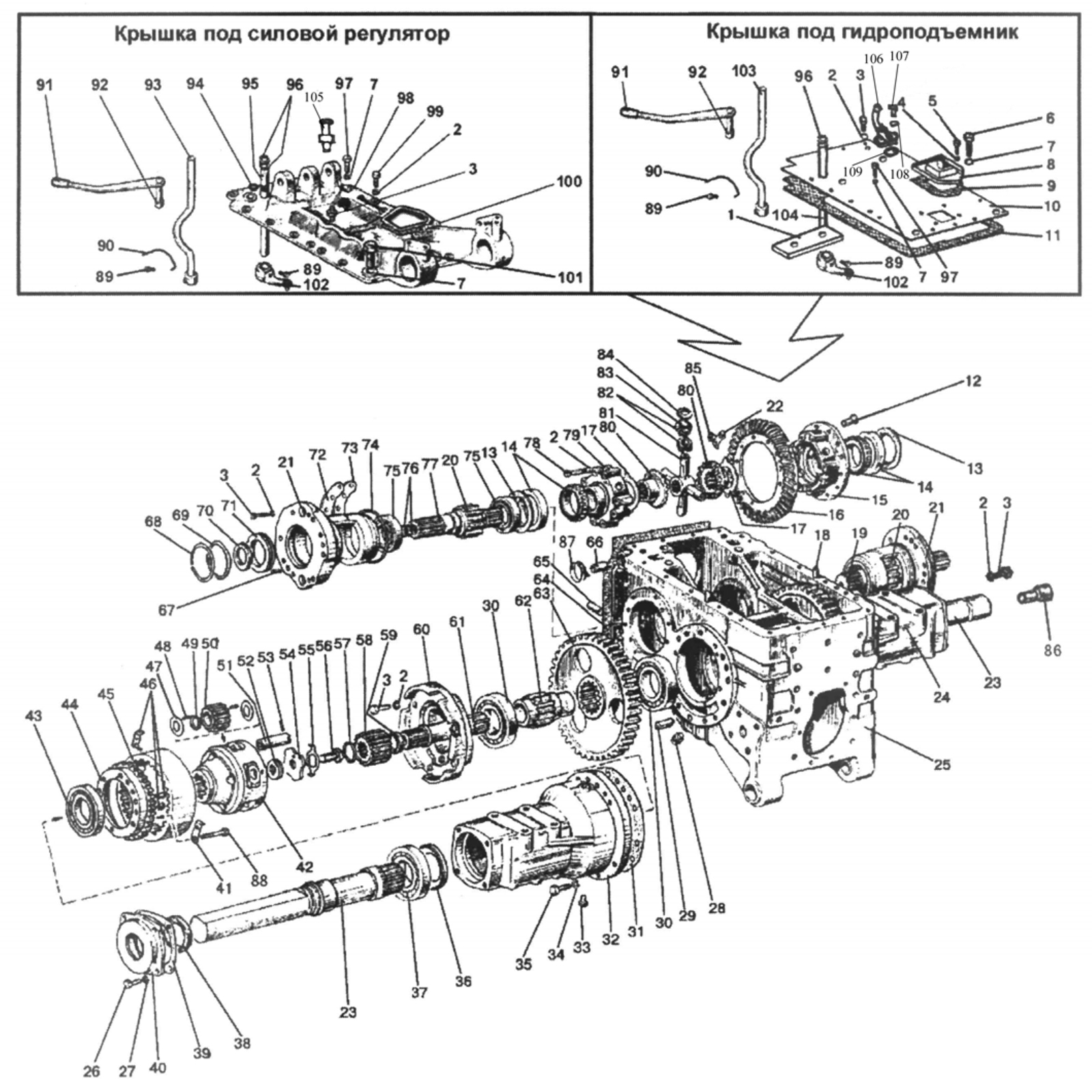

Схема МТЗ 1221 Задний мост и дифференциал и конечные передачи


МТЗ 1221 Задний мост и дифференциал и конечные передачи каталог запчастей

Как пользоваться каталогом МТЗ 1221

Каталог состоит из разделов. Сборочные единицы и детали разбиты на категории по функциональному признаку. Сейчас вы находитесь в общем разделе МТЗ 1221, в категории - Задний мост и дифференциал и конечные передачи .

Рисунки и схемы. Разделы иллюстрированы рисунками, что облегчает нахождение нужной детали и дает возможность ознакомиться с конструкцией сборочных единиц трактора и ее деталями.

Номера на схеме. Номера деталей в каждой группе расположены в соответствии с порядковыми номерами позиций на рисунке, что значительно облегчает поиск деталей в каталоге.

Количество запчастей. Чтобы узнать необходимое количество, необходимо перейти на страницу этой запчасти. В строке Количество будет указано количество сборочных единиц и деталей, применяемых в данной группе.
